簡述:

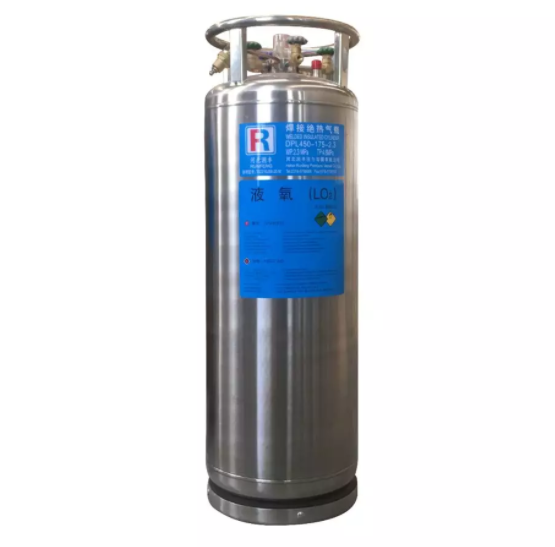

杜瓦瓶是采用超級真空絕熱的不銹鋼壓力容器,是為儲存、運輸和使用液氧、液氮、液氬或二氧化碳而設計,用于可靠而經濟的運輸和儲存低溫液態氣體,以及在廣闊的應用范圍內就地儲存和供應液態氣體。

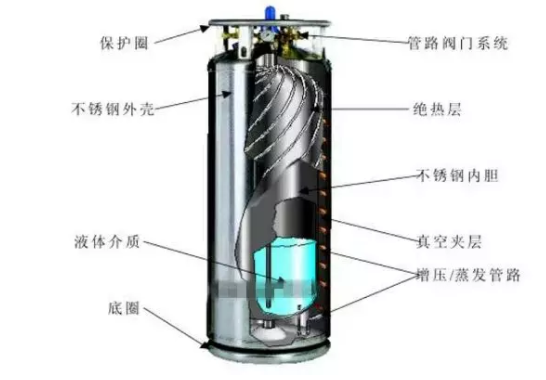

杜瓦瓶結構淺析
上部有保護圈、管路閥門系統,中間瓶體呢有不銹鋼外殼、絕熱層,里面有不銹鋼內膽、真空夾層,最里邊就是裝的液體介質,底部有增壓/蒸發管路、底圈。

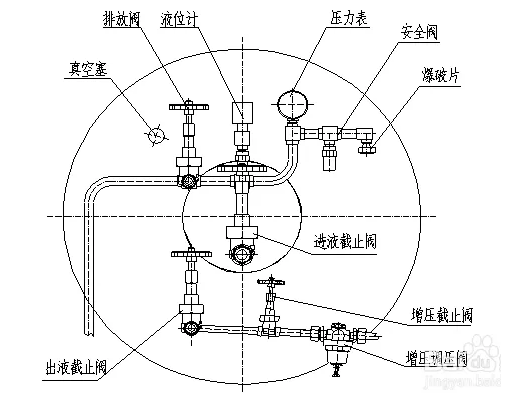

管路閥門系統的使用
增壓器:增壓器采用翅片式換熱器,安裝在瓶的底部,用以提高瓶?jī)?nèi)壓力,但當瓶?jī)?nèi)液體液位較低時,增壓速度很慢,因此,建議用戶在使用前,先將瓶?jī)?nèi)壓力提高,以便使用液體時,瓶?jī)?nèi)壓力能夠滿足要求。
排放閥:此閥與氣瓶氣相空間相連,開啟此閥釋放瓶?jī)?nèi)氣體使壓力降低。
進液截止閥:此閥用于控制低溫液體的充灌。
出液截止閥:此閥用于控制低溫液體的輸出。
增壓截止閥:此閥用于控制增壓器回路,開啟此閥即可向瓶?jī)?nèi)增壓。
增壓調節閥:低溫液體通過此閥進入增壓器轉化為氣體,回到內膽,從而使瓶?jī)?nèi)壓力達到增壓調節閥的設定值。

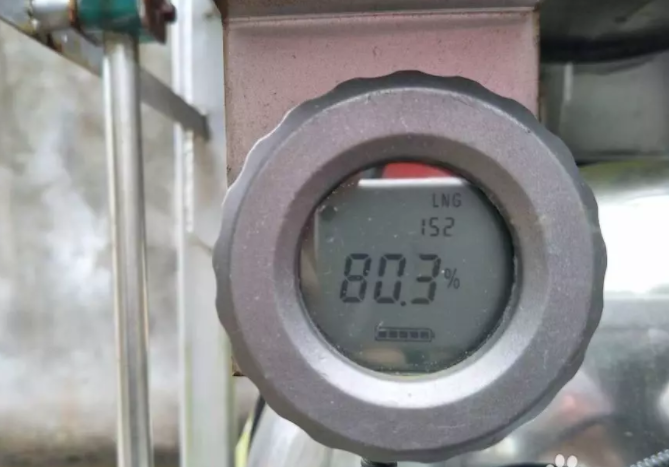

液位計:液位計采用電容式液位計,電容傳感器根據瓶?jī)?nèi)的液體高度產生一個成比例的電信號,液位顯示表在接受電信號后進行信號轉換,以百分比數字表示不同的液體量。
外殼在超壓條件下的保護是通過一個真空塞來實現的。如果內膽發生泄漏(導致夾層壓力超高),真空塞將開啟泄壓。萬一真空塞發生泄漏將導致夾層真空破壞,這時可以發現外殼出現“發汗”和結霜現象。當然,在與瓶體連接的管道末端出現的結霜或凝水現象是正常的。
真空塞:外殼在超壓條件下的保護是通過一個真空塞來實現的。如果內膽發生泄漏(導致夾層壓力超高),真空塞將開啟泄壓。萬一真空塞發生泄漏將導致夾層真空破壞,這時可以發現外殼出現“發汗”和結霜現象。當然,在與瓶體連接的管道末端出現的結霜或凝水現象是正常的。(警告:嚴禁在任何情況下拔出真空塞)
杜瓦瓶的供液使用流程
杜瓦瓶有兩個主要的優點
第一個是,同壓縮氣體鋼瓶相比它能夠在相對低的壓力下容納大量的氣體。第二個是他提供了容易操作的低溫液體源。由于杜瓦瓶堅固可靠,保持時間長,以及自身含有氣體供應系統,利用其內置汽化器及可連續輸出流量高達10m3/h的常溫氣體(氧、氮、氬),氣體高恒定輸出壓力達1.2Mpa(中壓型)2.2Mpa(高壓型),完全滿足通常情況下的用氣要求。
杜瓦瓶的用氣量大和用途
杜瓦瓶的用氣量大和用途:如果用戶用氣流量較大,則可采用多只杜瓦瓶并聯或加裝外置汽化器的方法滿足供氣要求,通過加裝外置汽化器,單只杜瓦瓶的大量輸出流量可達50m3/h。杜瓦瓶可提供多樣化的用途:工作現場直接氣體供應,其使用形式同壓縮氣體鋼瓶相似;小型簡易的管道集中供氣;低溫液體使用等。
